Замена вставного штуцера с уплотнением с резиновым кольцом на трубке
Замена вставного штуцера с уплотнением с резиновым кольцом на трубке
Описание:

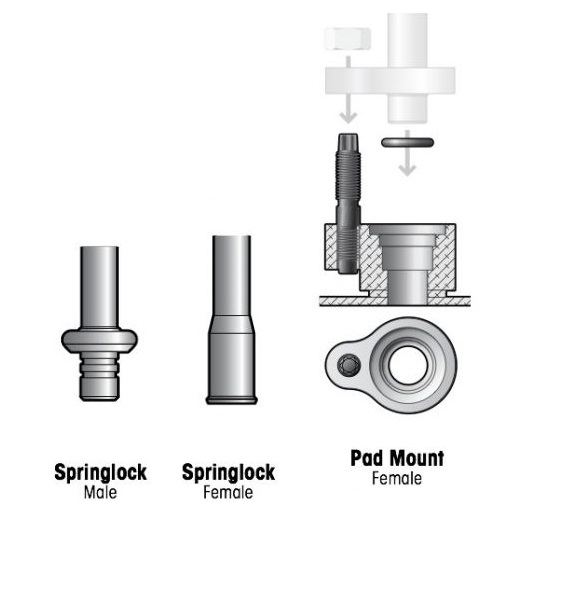

При соединении вставного штуцера трубки с цилиндрической поверхностью и в корпус с цилиндрической поверхностью, уплотнение происходит между цилиндрической поверхностью штуцера трубки и цилиндрической поверхности внутри корпуса при помощи резинового кольца. Пятно контакта происходит по тонкому поясу цилиндрической поверхности сопряжаемых деталей при помощи резинового кольца.
Недостатки:

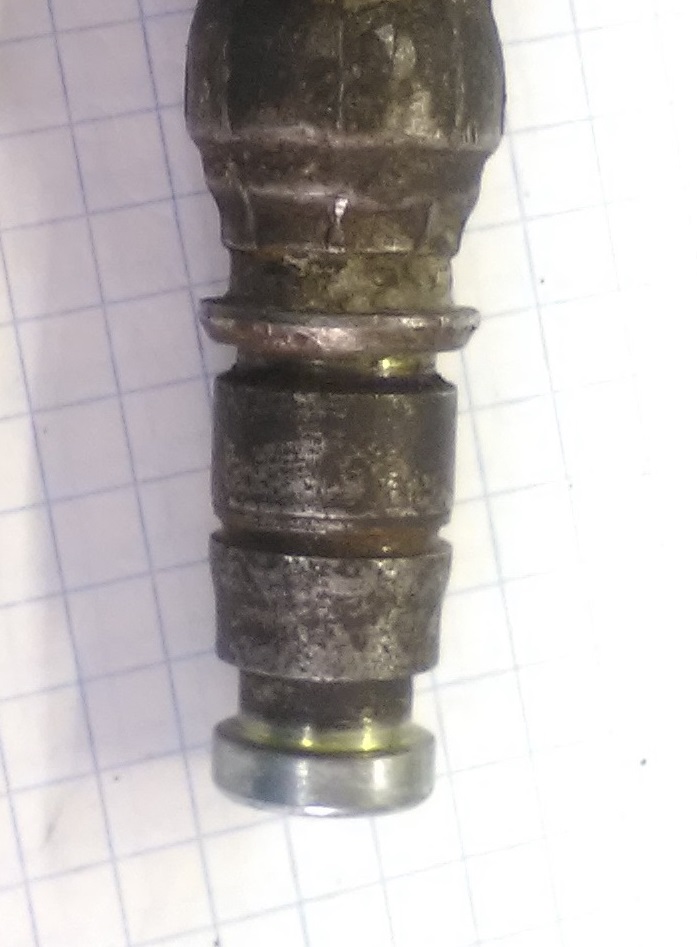

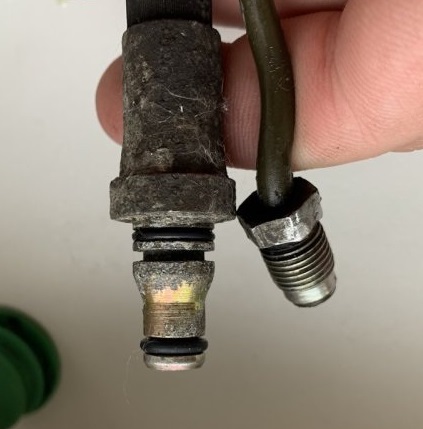

Недостаточная толщина стенок трубы, или слишком низкое продольное сопротивление трубок (в частности, очень мягкая сталь) может создать проблемы при откручивании штуцера в связи с возможной деформацией трубки и коррозии трубки, что приводит к снижению надежности. Будьте внимательны при вытаскивании штуцера трубки. При вытаскивании штуцера возможно нарушение конусного уплотнения.
Вариант решения:

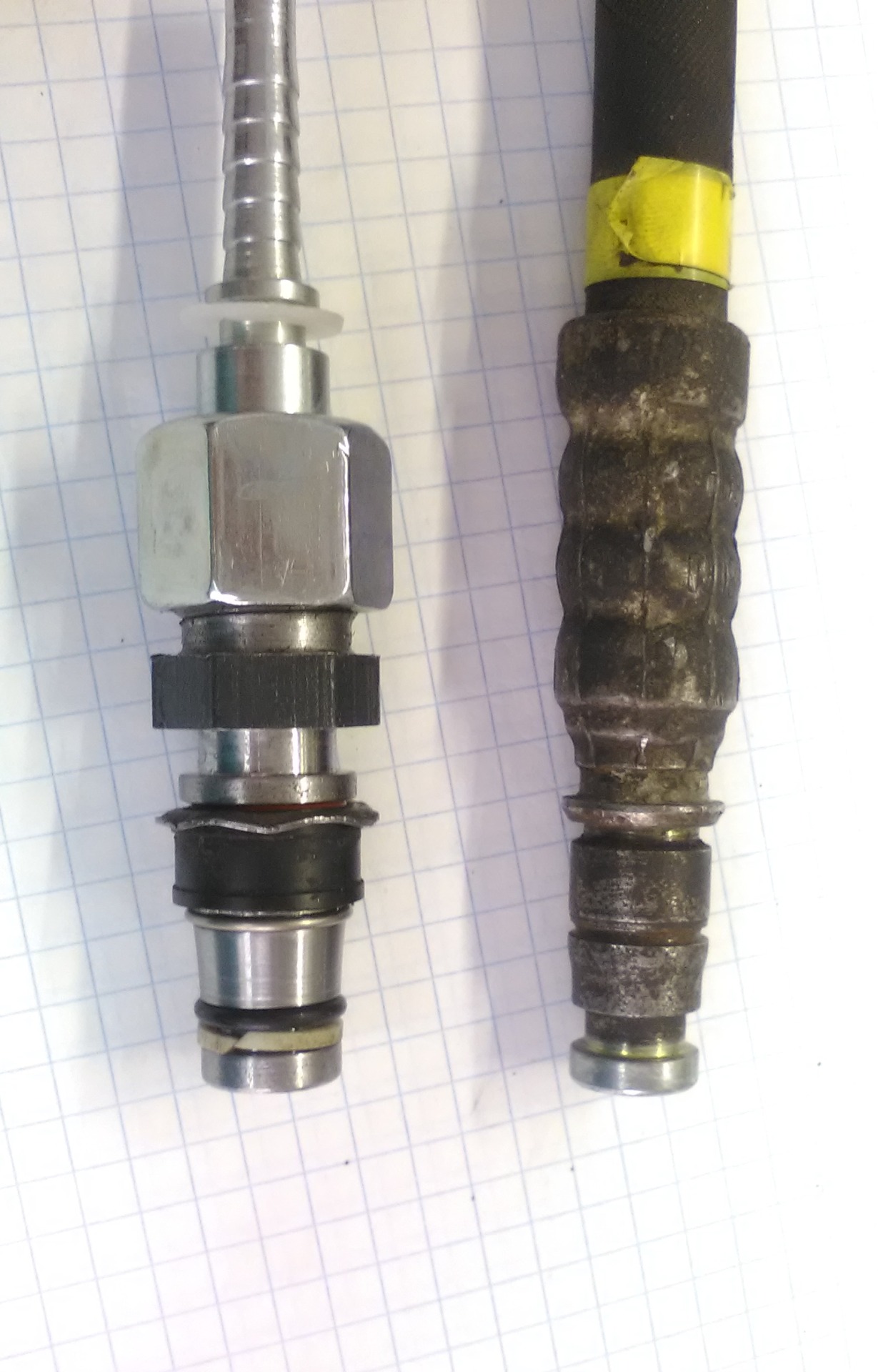

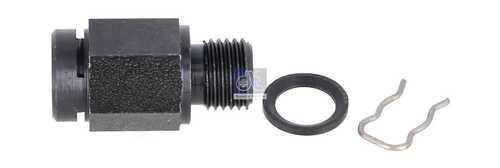

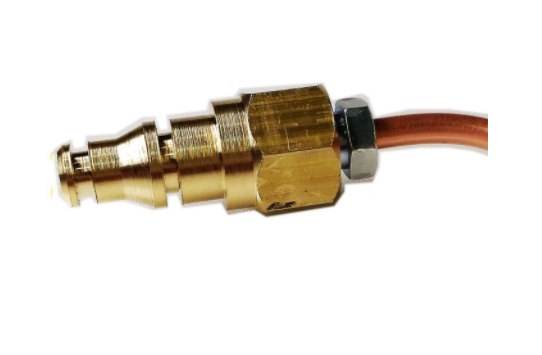

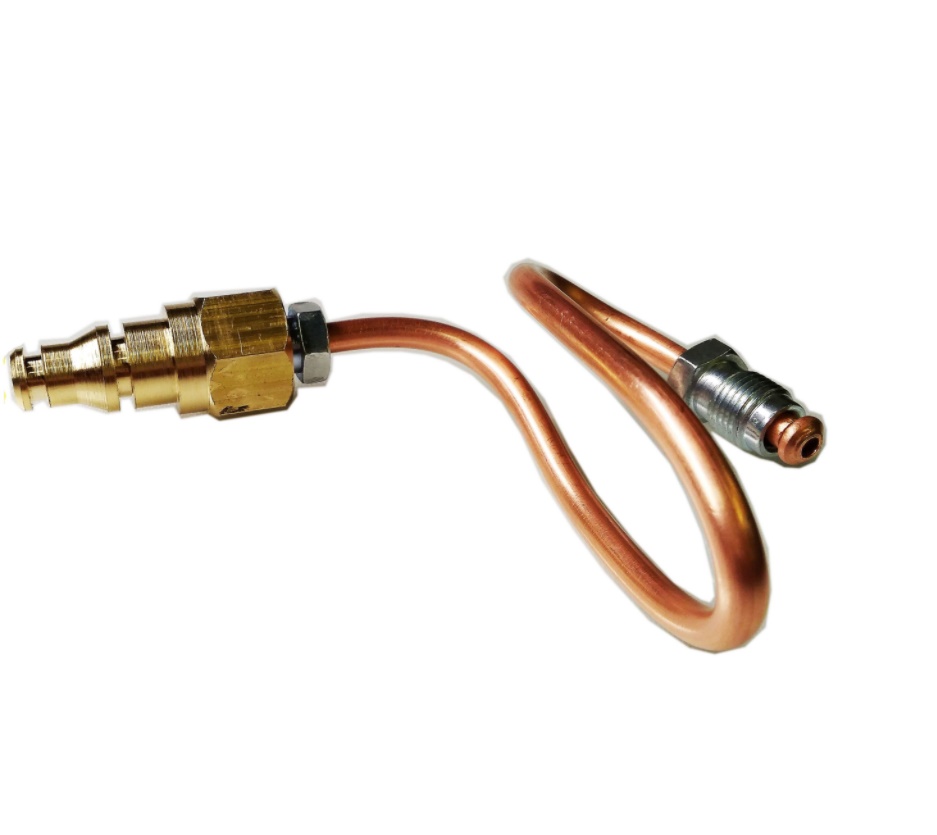

Вставной адаптер (штуцер) с аналогичными размерами, как на штуцере трубки, вставляется в корпус с цилиндрической поверхностью, крепится также стопором, но имеет наружную резьбу для присоединения готового РВД, уплотнение также происходит между цилиндрической поверхностью штуцера трубки и цилиндрической поверхности внутри корпуса при помощи резинового кольца. Пятно контакта происходит по тонкому поясу цилиндрической поверхности сопряжаемых деталей при помощи резинового кольца.

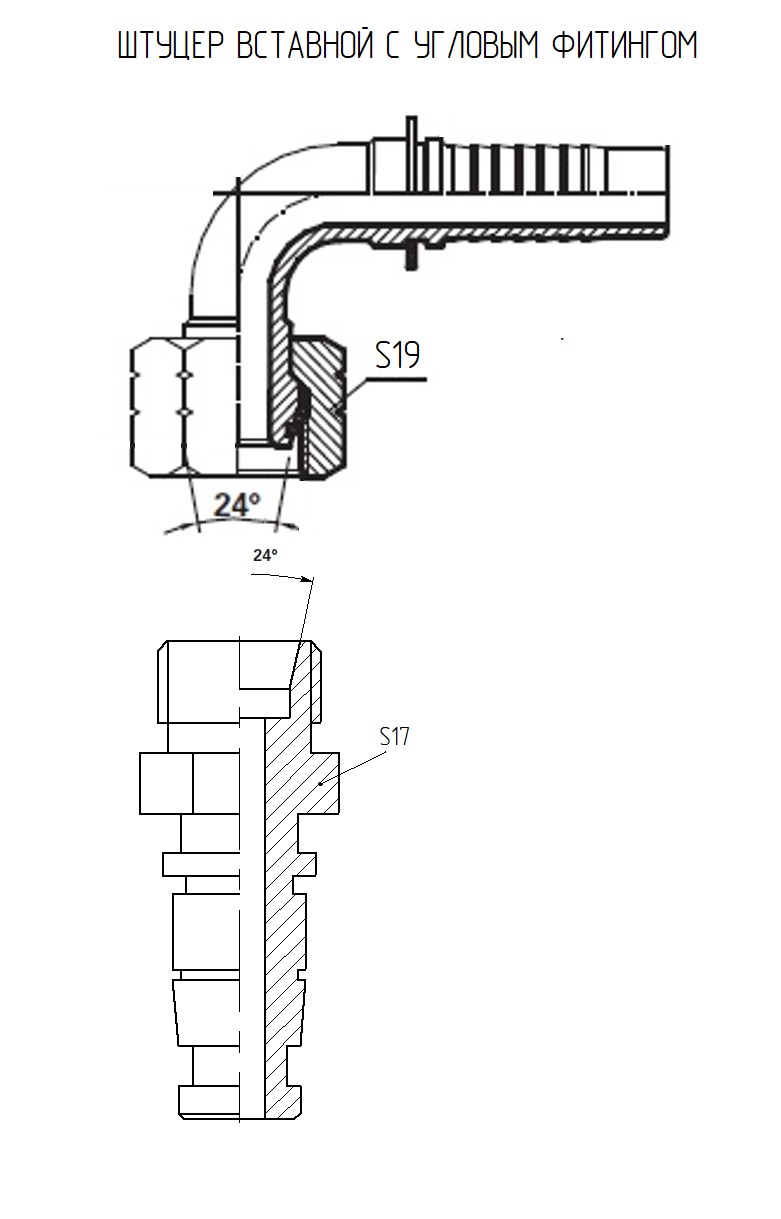

Затем к ввертному адаптеру присоединяется готовый РВД с угловым фитингом.
Преимущества:
- Надежность соединений – отсутствие деформации поверхностей, подлежащих монтажу.
- Герметичность соединений - безупречный силовой контакт соединяемых деталей при высоких давлениях.
- Ремонтопригодность соединений - быстрый монтаж и демонтаж, что упрощает процесс работы с ним.
- Долговечность соединений - длительный срок службы, не требуется осмотр или частая замена.
- Высокая устойчивость к коррозии - имеет гальваническое покрытие.
